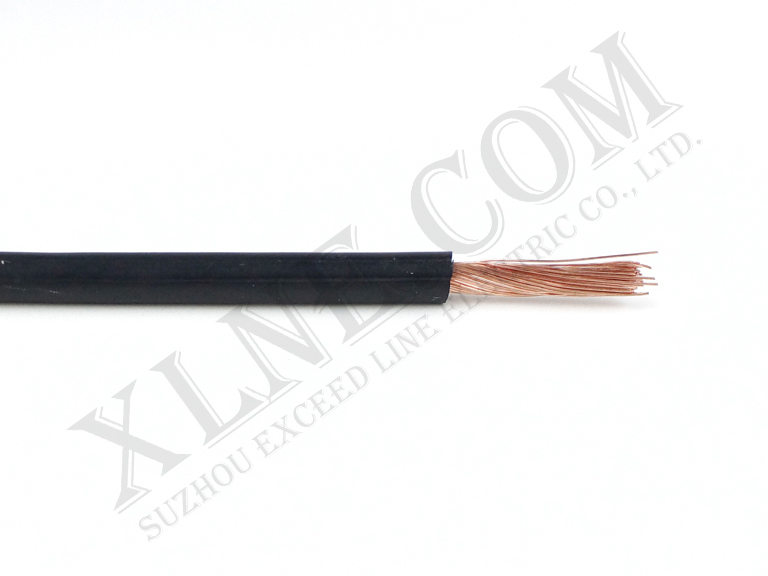

UL1015 10AWG 美标电子线
产品结构:
- 产品型号: UL1015
- 导体 : 实心或多股绞合裸铜导体
(符合UL758 UL1581标准)
- 绝缘 : PVC混合物(符合ROHS要求)
- 线芯识别:任意颜色
技术特性:
- 导体工作温度: 105℃
- 额定电压: 600V
- 火花测试: 3kV
- 燃烧测试: 通过UL VW-1及CSA FT1垂直燃烧测试
- 使用温度范围: -15℃至+70℃
(固定敷设) 弯曲半径为:15×D
- 使用标准厚度、易剥、易裁,具有抗酸碱、耐油、防腐、耐寒、防潮、环保等特性。
应用场合:
- 用于一般电子、电器设备内部连线,当暴露于有油环境时,不得超过80℃,当耐油环境超过80℃时,可以选用UL3386,使用于电子设备是,此线型耐油性可选用。
表1
芯数×截面积Cores or Section
(n×AWG) |
近似外径
External Diameter (mm) |
近似重量Weight
(kg/km) |
芯数×截面积
Cores or Section (n×AWG) |
近似外径
External Diameter (mm) |
近似重量
Weight (kg/km) |
26 | 2.1 | 7.1 | 5 | 9.2 | 207.6 |
24 | 2.2 | 8.3 | 4 | 9.9 | 267.9 |
22 | 2.4 | 10.0 | 3 | 11.0 | 325.6 |
20 | 2.6 | 12.4 | 2 | 12.0 | 382.5 |
18 | 2.8 | 16.2 | 1 | 14.1 | 495.9 |
17 | 2.9 | 19.0 | 1/0 | 14.8 | 615.3 |
16 | 3.1 | 22.6 | 2/0 | 16.3 | 750.0 |
15 | 3.3 | 25.9 | 3/0 | 17.7 | 923.0 |
14 | 3.5 | 31.5 | 4/0 | 19.4 | 1134.3 |
13 | 3.7 | 36.5 | 250 | 21.8 | 1366.5 |
12 | 4.0 | 45.5 | 300 | 23.4 | 1609.3 |
11 | 4.6 | 52.6 | 350 | 24.8 | 1852.7 |
10 | 4.9 | 67.1 | 400 | 26.2 | 2104.3 |
9 | 5.4 | 89.0 | 450 | 27.4 | 2344.7 |
8 | 6.6 | 107.5 | 500 | 28.6 | 2584.8 |
7 | 7.1 | 140.3 | 550 | 30.5 | 2898.6 |
6 | 8.5 | 172.6 |
