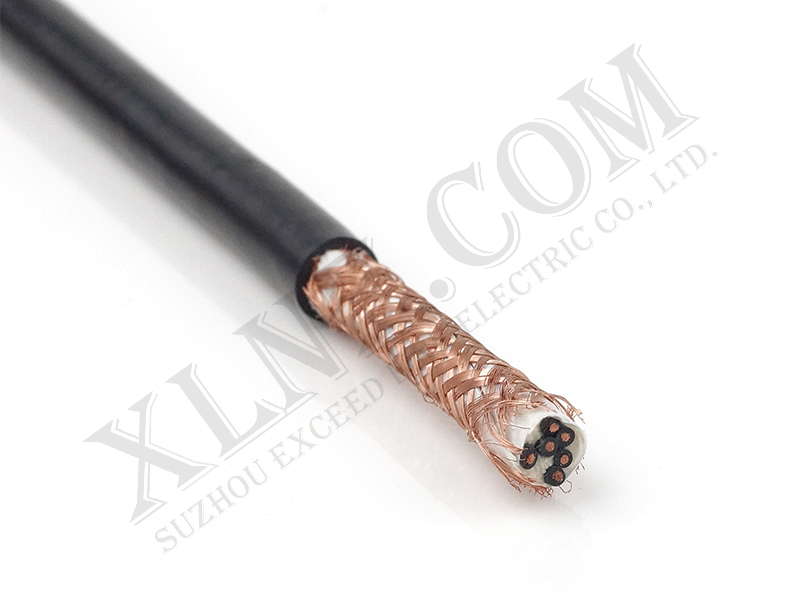

TRVVP 6X1.0 中度拖链电缆

TRVVP 中度单护套屏蔽拖链电缆

产品结构

导线： 多股超细精绞无氧铜丝，符合CDE0295CLASS 6标准

绝缘： 特殊混合PVC绝缘

颜色代码:

≤0.5mm 颜色表示， 棕、 黑、 蓝、 紫、 粉红、 橙

≥0.5mm 黑色数字白色号码编号， 3芯以上带有蓝绿接地线 （黄绿可选）

芯线结构:  防扭结分层， 或分组式间隙填充

屏蔽: 铜网编织屏蔽

护套材料: 特殊改性PVC护套

护套颜色:

黑色 （RAL9005）

灰色 （RAL7001)

橙色 （RAL2003）

技术参数

额定电压:截面＜0.5mm2:300/300V 截面≥0.5mm2:300/500V

测试电压: 2000V

最小弯曲半径

固定敷设：8×D

移动安装：

当行程<10米时， 弯曲半径为10×D

当行程≥10米时， 弯曲半径为12×D

使用温度

固定敷设：-30℃至+70℃

移动安装：-20℃至+70℃

抗辐射强度： 8×107cJ/kg

阻燃性： 符合IEC60332-1-2+EN60332-1-2

耐油性： 参见耐油性附表

耐化学性： 参见耐化学性附表

特性与符合性

移动特性

敷设行程: 50m,加速度20m/S2,移动速度3m/S

弯曲寿命: 20次/分钟,＞300万次特性

防浅水、 防油、 抗紫外线、 耐候性

耐寒、 耐磨性、 能承受一定的机械外力

良好的电磁特性 （抗干扰）

符合认证:CE

典型应用

适用于连续往复运动下的安装， 特别是工业作用环境下的频繁弯曲场合， 如现代化机械标准部件的拖链中及物流系统、 操控系统、机械自动化系统等。数控机床、 电子设备、 五金冲压、木材石材机械、玻璃与门窗机械、 注塑机、 机械 （人） 手、 建筑机械、 重型机器厂 、汽车制造、 起重运输设备、 自动化仓库、 码头、 消防车等的室内外环境需要屏蔽的场所。
